Machine à emballer sous film étirable pour palettes de type M pour transpalettes manuels | TP1650F-M
Machine à emballer sous film étirable pour palettes de type M pour transpalettes manuels | TP1650F-M
Impossible de charger la disponibilité du service de retrait
En un coup d'œil (TL;DR)
- Entrée directe pour transpalette manuel : La conception ouverte du plateau tournant en "M" permet aux transpalettes manuels d'entrer directement sans longues rampes d'accès, économisant plus de 1,5 m d'espace d'allée.
- Haute efficacité du film : Le système de pré-étirage motorisé à 200 % réduit considérablement les coûts de film étirable tout en assurant un confinement maximal de la charge.
- Performance robuste : Gère des charges jusqu'à 1000 kg (2205 lbs) avec des palettes standard jusqu'à 1100 × 1200 mm.
- Automatisation intelligente par PLC : Contrôle par écran tactile, détection automatique de la hauteur par cellule photoélectrique et vitesses de plateau tournant réglables pour un fonctionnement automatisé sans faille.
Conçue pour les installations utilisant des transpalettes manuels

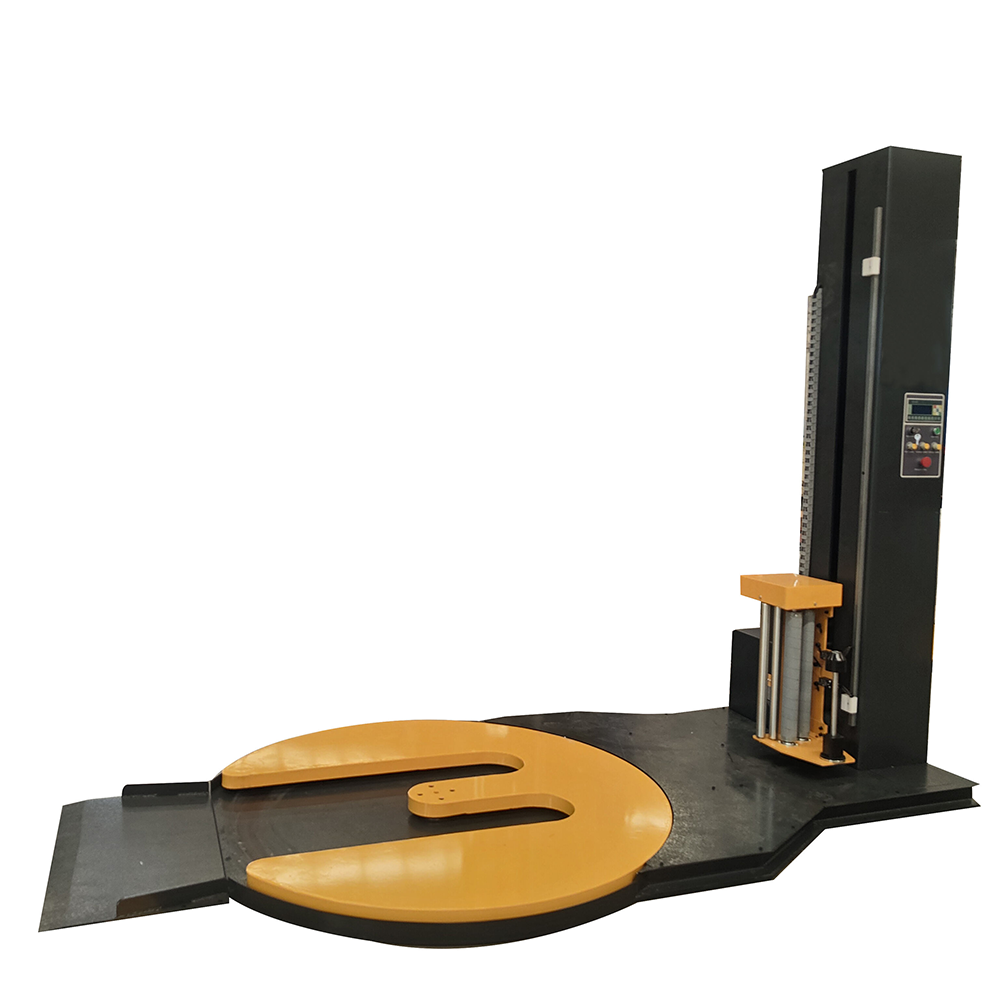

La banderoleuse de palettes TP1650F-M de type M est spécialement conçue pour les entrepôts et les usines de fabrication fonctionnant sans chariots élévateurs motorisés. Les banderoleuses à plateau tournant traditionnelles nécessitent de longues rampes inclinées qui exigent un effort physique excessif pour pousser des charges d'une tonne, ou des installations coûteuses de fosse encastrée dans le sol. La TP1650F-M résout ce problème grâce à son plateau tournant ouvert en forme de M au niveau du sol, permettant aux opérateurs de faire rouler les transpalettes directement au centre pour un chargement et un déchargement sans effort.
Caractéristiques principales
- Plateau tournant ouvert en forme de M : Élimine les longues rampes d'accès encombrantes. Les transpalettes manuels entrent et sortent directement au niveau du sol, réduisant considérablement l'intensité du travail et économisant de l'espace au sol.
- Chariot de pré-étirage motorisé à 200 % : Étire le film avant application pour maximiser le rendement du rouleau, réduire les déchets d'emballage et maintenir une tension constante sur les charges instables.
- Colonne de levage à double chaîne : Utilise un mécanisme de levage à double chaîne à rouleaux standard 08B entraîné par conversion de fréquence pour une montée et une descente du chariot de film en douceur et sans vibrations.
- Écran tactile PLC intuitif : Permet des réglages précis pour le nombre d'enveloppements inférieurs/supérieurs, la vitesse du plateau tournant (0-12 tr/min), la vitesse du chariot et les temps d'enveloppement supérieur.
Spécifications techniques
| Spécification | Détail |
|---|---|
| Modèle | TP1650F-M |
| Diamètre du plateau tournant | 1650 mm (65 po) |
| Hauteur max. d'emballage | 2000 mm (78,7 po) |
| Capacité de charge max. | 1000 kg (2205 lbs) |
| Hauteur du plateau tournant | 85 mm (3,3 po) |
| Vitesse du plateau tournant | 0 - 12 tr/min (réglable) |
| Taille max. de palette | 1100 × 1200 mm (43,3 × 47,2 po) |
| Taille min. de palette | 800 × 800 mm (31,5 × 31,5 po) |
| Alimentation électrique | 1,55 kW | 220V Monophasé / 50Hz (110V personnalisable) |
| Poids de la machine | 600 kg (1323 lbs) |
⚠️ Vérification de compatibilité obligatoire avant de commander
Pour vous assurer que votre transpalette manuel s'insère facilement dans l'ouverture en forme de M, veuillez vérifier les dimensions de votre transpalette :
- Distance intérieure des fourches : Doit être supérieure à 230 mm (9,05 po)
- Distance extérieure des fourches : Doit être inférieure à 680 mm (26,77 po)
- Garde au sol élevée : L'espace sous la palette lorsqu'elle est levée doit être supérieur à 100 mm (3,94 po)
Besoin de spécifications techniques détaillées ?
Accédez aux guides d'installation complets, aux schémas dimensionnels et aux manuels d'utilisation sur notre plateforme de documentation officielle.
📖 Consulter la documentation technique complète et le manuel d'utilisationQuestions Fréquemment Posées
Q: Comment choisir entre le modèle standard (TP1650F-L) et le modèle à ouverture de type M (TP1650F-M) ?
R: Cela dépend de vos outils de chargement. Si vous avez un chariot élévateur motorisé, choisissez le modèle standard TP1650F-L (capacité de charge jusqu'à 2000 kg) ; si vous n'avez qu'un transpalette manuel, vous devez choisir le modèle de type M TP1650F-M. Car il est extrêmement difficile de pousser une charge d'une tonne sur la rampe du modèle standard avec un transpalette manuel, tandis que le type M vous permet de pousser directement sur un sol plat.
Q: Pourquoi la capacité de charge de la machine de type M n'est-elle que de 1000 kg ?
R: Parce que le châssis est transformé en une structure ouverte en forme de "M", la zone de contrainte physique a changé. Pour assurer une stabilité structurelle et une sécurité à long terme, nous limitons la capacité de charge sûre à 1000 kg, ce qui répond déjà pleinement aux limites de manipulation quotidiennes de la grande majorité des transpalettes manuels.
Q: Qu'en est-il de la garantie et des services après-vente ?
R: Nous offrons un service de garantie d'un an. Pendant la période de garantie, si des dommages surviennent dans des conditions normales d'utilisation conformément au manuel, nous fournissons des pièces de rechange gratuites (l'acheteur est responsable des frais d'expédition internationaux de la Chine vers sa région).
