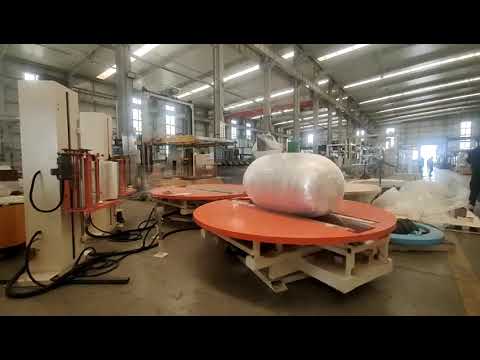

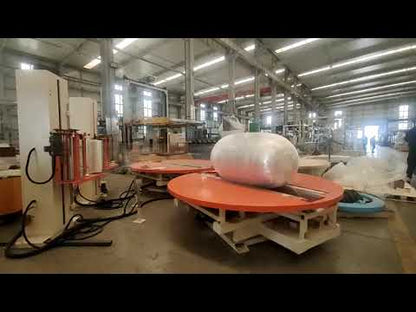

Bandroleuse-filmeuse automatique pour bobines cylindriques | HYP2000F-AU Bandroleuse six faces pour bobines de papier
Bandroleuse-filmeuse automatique pour bobines cylindriques | HYP2000F-AU Bandroleuse six faces pour bobines de papier
Impossible de charger la disponibilité du service de retrait
⚡ En bref (Aperçu du produit)
- Protection anti-humidité enfermée sur 6 côtés : Combine l'auto-rotation des rouleaux avec la révolution du plateau tournant pour réaliser un emballage à 360° sans angle mort sur les côtés radiaux et les faces d'extrémité.
- Construction industrielle robuste : Conçue avec une capacité de charge de 1,5 tonne (1500 kg), alimentée par une structure de roulement d'orientation robuste de 011.40.920 et un motoréducteur hélicoïdal conique série K.
- Système d'éjection pneumatique automatique : Dispose d'un mécanisme de vérin pneumatique à coussin d'air qui expulse en douceur les charges cylindriques lourdes après l'emballage, éliminant ainsi le déchargement manuel dangereux.
- Économies de 250 % sur l'étirement du film : Le chariot de pré-étirement motorisé étire 1 mètre de film étirable jusqu'à 2,5 mètres, réduisant considérablement les coûts de consommables lors d'opérations continues de haute intensité.
Avantages Clés et Fonctionnalités Principales
L'emballage manuel ou sur des banderoleuses à plat standard de bobines de papier lourdes, de rouleaux textiles et de cylindres métalliques entraîne souvent des faces d'extrémité non couvertes, des dommages dus à l'humidité pendant le transport et des risques élevés lors du déchargement. La Machine à banderoler des rouleaux cylindriques HYP2000F-AU est une solution automatisée et robuste conçue spécifiquement pour l'emballage industriel de rouleaux de haute intensité.
- Emballage entièrement fermé sur 6 côtés : Utilise des rouleaux d'entraînement actifs pour faire tourner la cargaison cylindrique pendant que le plateau principal tourne, enveloppant à la fois les côtés circonférentiels et les faces axiales d'extrémité pour une étanchéité totale à la poussière et à l'humidité.
- Déchargement pneumatique par éjection automatique : Des vérins pneumatiques intégrés de type airbag se relèvent automatiquement après l'emballage pour faire glisser en douceur les rouleaux emballés sur des convoyeurs de déchargement, garantissant une automatisation transparente et la sécurité de l'opérateur.
- Système d'entraînement robuste et résistant : Utilise un châssis à roulement d'orientation de qualité industrielle et un motoréducteur hélicoïdal conique de la série K pour une efficacité de transmission élevée, une résistance aux chocs et une faible maintenance.
- Fonctionnement sur écran tactile PLC infaillible : Les opérateurs saisissent simplement les paramètres de diamètre et de largeur du rouleau sur l'écran ; le système PLC calcule automatiquement les cycles d'emballage optimaux et la hauteur de couverture.
- Protection du solénoïde de source d'air : Équipé d'un séparateur d'huile/eau et de vannes solénoïdes pneumatiques de première qualité pour prévenir l'usure des cylindres et assurer la fiabilité à long terme de l'équipement.
Spécifications techniques
| Élément de spécification | Paramètre technique |
|---|---|
| Modèle | HYP2000F-AU |
| Plage de largeur d'emballage | 600 – 1600 MM (23,6" – 63") |
| Plage de diamètre d'emballage | Φ600 – Φ1300 MM (23,6" – 51,2") |
| Diamètre du plateau tournant | Φ2000 MM (78,7") |
| Largeur du rouleau / Distance centrale des rouleaux | 1650 MM (65") / 420 MM (16,5") |
| Hauteur du plateau tournant | 543 MM (21,4") |
| Capacité de charge maximale | 1500 KG (3307 LBS) |
| Vitesse du plateau tournant et des rouleaux | Plateau tournant : 0–14 RPM | Rouleau : 0–12 RPM |
| Système de pré-étirage | Ratio de pré-étirage motorisé de 250 % |
| Pression d'alimentation en air | 0,6 – 0,8 MPa (Compresseur externe requis) |
| Alimentation et tension | 2,7 KW / 380V / 50Hz (Triphasé 5 fils) |
| Poids | 1700 KG (3748 LBS) |
📖 Vous recherchez des guides d'utilisation, des détails d'installation pneumatique ou des options de personnalisation de taille de rouleau ?
Afficher la documentation technique complète et le manuel d'utilisation
Fonctionnement : Étapes détaillées
- Chargement du rouleau : Placez le rouleau cylindrique centré sur les rouleaux d'entraînement à l'aide d'un chariot élévateur ou d'une grue, puis fixez l'extrémité du film étirable à une extrémité de la cargaison.
- Cycle d'emballage automatisé : Saisissez les paramètres de diamètre et de largeur du rouleau sur l'écran tactile PLC et appuyez sur Démarrer. La machine calcule automatiquement la vitesse de rotation, la révolution du plateau tournant et les chevauchements de film pour une couverture complète sur six côtés.
- Coupe du film : Une fois le cycle d'emballage terminé, le plateau tournant se réinitialise automatiquement à sa position initiale, permettant à l'opérateur de couper le film.
- Déchargement automatique : Le système d'éjection pneumatique à coussin d'air se lève en douceur pour pousser le cylindre emballé sur un convoyeur d'attente ou un point de déchargement, puis se réinitialise automatiquement pour le cycle suivant.
Foire aux questions
Q : Les opérateurs doivent-ils réinitialiser les paramètres à chaque fois qu'ils emballent un rouleau de taille différente ?
R : Aucune configuration complexe n'est nécessaire. Les opérateurs saisissent simplement le "diamètre" et la "largeur" de la cargaison actuelle sur l'écran tactile, et le système calcule automatiquement le nombre d'emballages requis, réalisant ainsi une opération véritablement simple et intuitive.
Q : L'éjection automatique endommagera-t-elle la cargaison ou le sol pendant le déchargement ?
R : Non. Notre mécanisme d'éjection utilise un vérin pneumatique de type airbag, assurant une poussée douce et fiable. Il est recommandé d'associer le côté décharge à un convoyeur à rouleaux au sol afin que les marchandises roulent de manière extrêmement fluide et sûre.
Q : Qu'en est-il de la garantie et du service après-vente ?
R : Nous offrons un service de garantie d'un an. Pendant la période de garantie, si des dommages surviennent dans le cadre d'une utilisation normale conformément au manuel, nous fournissons des pièces de rechange gratuites (l'acheteur est responsable des frais d'expédition internationaux de la Chine vers sa région)..
