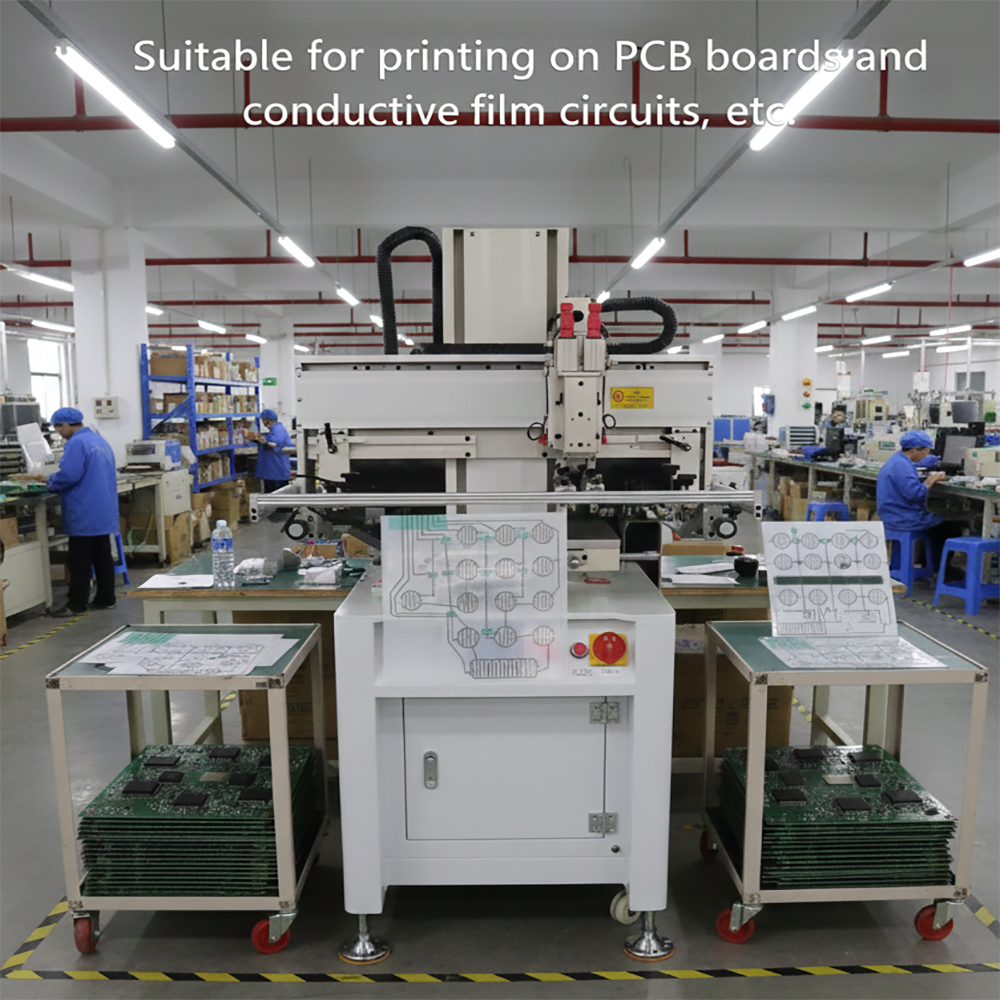

Mesin Sablon Layar Datar Servo Ganda Presisi Tinggi TD-2030SF untuk PCB & Elektronik (±0,02 mm)
Mesin Sablon Layar Datar Servo Ganda Presisi Tinggi TD-2030SF untuk PCB & Elektronik (±0,02 mm)
Tidak dapat memuat ketersediaan pengambilan
⚡ Sekilas (Ringkasan TL;DR):
- Akurasi Ekstrem: Sistem penggerak servo ganda yang dikendalikan PLC menghasilkan pencetakan layar berpresisi tinggi dengan pengulangan hingga ±0.02mm.
- Struktur Pengangkatan Vertikal: Mencegah aliran balik tinta, sehingga ketebalan lapisan tinta tetap sepenuhnya seragam pada papan PCB dan film konduktif.
- Tugas Berat & Meja Vakum: Sasis vertikal berdiri di lantai dengan meja kerja hisap vakum terintegrasi dan pegangan penyesuaian mikro untuk penyelarasan multiwarnanya yang presisi.
- Efisiensi Tinggi: Gerakan halus tanpa getaran yang mendukung produksi berkelanjutan yang stabil hingga 960 pcs/jam.
Manfaat Utama & Fitur Inti
TD-2030SF adalah mesin sablon berdiri di lantai kelas industri dan tugas berat yang dirancang khusus untuk aplikasi presisi tinggi di sektor elektronik dan manufaktur teknologi tinggi. Tidak seperti mesin pneumatik atau clamshell tradisional, mesin ini mengatasi hambatan utama produksi:
- Pengangkatan Vertikal vs. Clamshell Miring: Rangka layar diangkat lurus ke atas dan ke bawah secara vertikal, bukan dimiringkan pada sudut tertentu. Desain ini menjaga tinta tetap tersebar merata pada permukaan stencil tanpa menggenang ke belakang, sehingga ketebalan lapisan tetap presisi.
- Meja Kerja dengan Hisap Vakum Terintegrasi: Mengamankan substrat lembaran fleksibel atau datar dengan ketebalan hingga 150 mm secara kuat. Pegangan penyesuaian mikro sumbu X/Y di bawah platform memungkinkan penyetelan presisi dengan mudah untuk registrasi multiwarnya yang kompleks.
- PLC & Layar Sentuh HMI yang Mudah Digunakan: Beralih dengan mudah antara mode pengoperasian manual, semiotomatis, dan otomatis penuh menggunakan kontrol pengatur waktu interval digital (1–9 detik).
Spesifikasi Teknis
| Model | TD-2030SF |
| Akurasi Pencetakan | ±0.02 MM |
| Area Pencetakan Maksimal | 200 × 300 MM / 7.91" × 11.8" |
| Ukuran Rangka Layar Maksimal | 500 × 700 MM / 19.7" × 27.6" |
| Ukuran Meja | 300 × 400 MM / 11,8" × 15,7" |
| Ketebalan Cetak | ≤ 150 MM (15 CM) |
| Kecepatan Cetak Maksimum | 960 PCS / Jam |
| Tekanan Cetak | 0.5 - 0.7 Mpa |
| Tegangan | 110V / 220V (Dapat disesuaikan) |
| Berat | 200 KG / 441 LBS |
| Dimensi Mesin | 100 × 80 × 170 CM / 39,4" × 31,5" × 67" |
📖 Dokumentasi Teknis Resmi & Panduan Pengguna
Memerlukan panduan instalasi terperinci, skema kelistrikan, atau panduan pemeliharaan operasional?
Lihat Panduan Teknis Lengkap untuk TD-2030SFVideo Pengoperasian Mesin
Pertanyaan yang Sering Diajukan
T: Mengapa TD-2030SF lebih mahal daripada mesin cetak screen datar standar?
J: Teknologi penggerak intinya sepenuhnya berbeda. Mesin standar mengandalkan silinder pneumatik yang mendorong dan menarik dengan kemungkinan menimbulkan getaran. TD-2030SF menggunakan sistem motor servo ganda yang dipadukan dengan kontrol program PLC. Hal ini menghasilkan akurasi terdepan di industri sebesar ±0,02 mm, yang dirancang khusus untuk pencetakan sirkuit elektronik dengan hasil produksi tinggi.
T: Apa keunggulan operasional utama dari struktur pengangkatan vertikal?
J: Pada mesin cetak tradisional dengan mekanisme miring/clamshell, pengangkatan miring menyebabkan tinta cair mengalir kembali. Struktur pengangkatan vertikal bergerak lurus ke atas dan ke bawah secara horizontal, sehingga tinta tetap terlapisi merata di seluruh screen mesh—persyaratan penting untuk menjaga ketebalan lapisan tinta yang konsisten pada sirkuit PCB dan film konduktif.
T: Peralatan tambahan atau bahan habis pakai apa yang diperlukan sebelum menjalankan mesin ini?
J: Anda memerlukan kompresor udara (tekanan udara 0,5–0,7 Mpa), rangka screen presisi berkekuatan tinggi, tinta khusus (misalnya pasta perak konduktif, solder mask), pengencer, rakel, dan pelarut pembersih.
T: Garansi dan dukungan teknis apa yang Anda tawarkan?
J: Kami menyediakan garansi global selama 1 tahun. Suku cadang pengganti yang rusak selama pengoperasian normal sesuai dengan panduan pengguna disediakan secara gratis (pembeli menanggung biaya pengiriman internasional dari Tiongkok).
